IED “LAUREANO GÒMEZ IT" ÁREA DE TÉCNICAS
MODALIDAD MECÁNICA INDUSTRIAL
PROF: SAID ROCHA
MODALIDAD MECÁNICA INDUSTRIAL
PROF: SAID ROCHA
HERRAMIENTAS Y AJUSTE DE BANCO 3TEMA : ROSCADO MANUAL
CONTEXTUALICEMOS:
Un roscado o rosca es una superficie cuyo eje está contenido en el plano y en torno a él describe una trayectoria helicoidal cilíndrica.El roscado puede ser realizado con herramientas manuales o máquinas herramientas como taladradora, fresadoras y tornos.
El roscado puede ser realizado con herramientas manuales o con máquinas herramientas como:taladradoras, fresadoras o tornos. Para el roscado manual se utilizan machos y terrajas, que son herramientas de corte, usadas para crear las roscas de tornillos y tuercas en metales, madera y plástico.
El macho se utiliza para roscar la parte hembra mientras que la terraja se utiliza para roscar la porción macho del par de acoplamiento. El macho también puede utilizarse para roscado a máquina.
El roscado consiste en la mecanización de la pieza en espirales (izquierda o derecha) de superficies exteriores (tornillo) o agujeros (tuerca) sobre una superficie circular.
ROSCADO MANUAL:
El roscado manual puede realizarse por medio de un macho o de una terraja. El macho es una herramienta de corte con la que se hacen roscas en la parte interna de agujeros, generalmente en una pieza metálica o de plástico
Por su parte, la terraja de roscar es una herramienta manual de corte que se utiliza para el roscado manual de pernos y tornillos.
Ambas herramientas deben tener un diámetro específico y un paso de rosca establecido por algún sistema de rosca. El proceso del roscado a mano se realiza aplicando tres machos en forma sucesiva. El primer macho posee una entrada larga cónica y carece de dientes. Se utiliza para comenzar y guiar la rosca. El siguiente se utiliza para desbastar la rosca y el último acaba y calibra la rosca. También se puede emplear como macho de máquina.

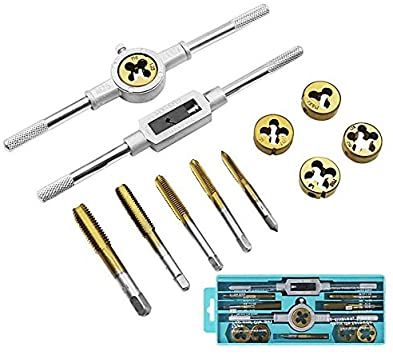

FIG 1
FIG. 2 JUEGO DE MACHOS
FIG.3 MACHO Y VOLVEDOR FIG. 4 TERRAJA Y VOLVEDOR
ELEMENTOS FUNDAMENTALES DE LAS ROSCAS
Filete: Superficie prismática en forma de hélice constitutiva de la rosca o parte saliente
del surco.
Hilo : Cada vuelta completa del filete.
Flanco: Cara lateral del filete. En la representación gráfica del perfil de la rosca
aparecen como líneas.
Fondo : Unión de los flancos por la parte interior o parte baja del surco.
Cresta: Unión de los flancos por la parte exterior o parte más saliente del surco.
Vano: Espacio vacío entre dos flancos consecutivos.
Núcleo: Volumen ideal sobre el que se encuentra la rosca o cilindro imaginario sobre el
que se enrolla el filete.
Base: Línea imaginaria donde el filete se apoya en el núcleo.
PROCESOS DE MECANIZADO DE ROSCAS INTERNAS CON MACHOS
los machuelos para roscar vienen en juego de 3 elementos a saber:- Machuelos cónico
- Machuelo semicónico
- Machuelo recto
FIG. 5
Los machuelos cónicos tienen los dientes más pequeños con el propósito de marcar la forma helicoidal dentro del orificio y evitar que tome otro camino. Estos machuelos normalmente traen un circulo de color a su alrededor
Los machuelos semi-cónicos tienen los dientes más grandes con el propósito de tallar el roscado y la forma helicoidal dentro del orificio de manera profunda y definida. Estos machuelos normalmente traen dos círculos de color a su alrededor
Los machuelos rectos tienen los dientes más definidos y parejos con el propósito de dar acabado a la forma helicoidal en conclusión la rosca. Estos no tienen círculos.
Dentro de los procesos de mecanizado de roscado con machos es necesario :
FIG. 6 Juego de machuelos de 3 para la elaboración de un roscado de 3/16 X 24
3/16 de diámetro y 24 hilos por pulgada.
- Definir el tamaño de la broca con la que se realizara el perforado.
- Una vez realizado el perforado, taladrado u orificio, se debe montar el machuelo que tiene forma cónica, posicionándolo con la escuadra para que no se vaya a torcer el roscado. FIG.7
- Segundo se debe cambiar el machuelo cónico por el semicónico de la misma medida y se realiza el mismo procedimiento anterior
- Por ultimo , después de las dos pasadas anteriores, se bebe cambiar por el machuelo recto para darle acabado al roscado.
posicionamiento del machuelo a escuadra
FIG. 7
Interno 4 vueltas adelante y 1 atrás
Para realizar el roscado externo sobre ejes, es fundamental matar o esmerilar el extremo o borde del eje sobre el cual se va a realizar el roscado, cuyo propósito es permitir que la terraja ,dado o cojinete entre sin ningún problema y no se tuerza, por otro lado, la terraja en su grabado interno es cónico para facilitar la entrada, ajuste y además el proceso de roscado.
CÓMO DEFINIR EL DIÁMETRO DE LA BROCA PARA TRABAJAR CON MACHOS?...
Para determinar el diámetro de la broca vamos a partir de un ejemplo:
- vamos a a partir de un tornillo de 8 mm de diámetro con 1.25 de paso de rosca, que es la distancia que hay entre filete y filete.
- calcular el diámetro de la broca.
- Aplicamos la fórmula que dice que
Diámetro de la Broca = Diámetro del tornillo menos el Paso ósea:
8mm - 1.25 = 6.75
NOTA : En el machuelo deberá decir M8x1.25
Tenemos entonces que para realizar el roscado de un tornillo de diámetro 8mm. o módulo 8 con un paso de 1.25 necesitamos una broca de diámetro 6.75 mm.
Otro ejemplo con un métrico de paso fino:
Macho M6x0.50Macho de 6 mm - 0,5 de paso = Broca de 5,5mm para roscar M6x0,5
TECNICAS DE ROSCADO
EN EL HACER.
Es importante leer y releer y registrar conceptos personales frente a la información- Repase la información contextualizada en la clase virtual.
- Revise la información de la guía
- Resuelva el siguiente cuestionario. responda con seguridad:
Cuestionario roscado manual
1. Los machuelos y terrajas se emplean especialmente para:
HERRAMIENTAS Y AJUSTE DE BANCO 3
ROSCADO MANUAL:
El roscado manual puede realizarse por medio de un macho o de una terraja. El macho es una herramienta de corte con la que se hacen roscas en la parte interna de agujeros, generalmente en una pieza metálica o de plástico
Por su parte, la terraja de roscar es una herramienta manual de corte que se utiliza para el roscado manual de pernos y tornillos.
Ambas herramientas deben tener un diámetro específico y un paso de rosca establecido por algún sistema de rosca. El proceso del roscado a mano se realiza aplicando tres machos en forma sucesiva. El primer macho posee una entrada larga cónica y carece de dientes. Se utiliza para comenzar y guiar la rosca. El siguiente se utiliza para desbastar la rosca y el último acaba y calibra la rosca. También se puede emplear como macho de máquina.
|
| FIG 1 |
|
| FIG. 2 JUEGO DE MACHOS |
FIG.3 MACHO Y VOLVEDOR FIG. 4 TERRAJA Y VOLVEDOR
ELEMENTOS FUNDAMENTALES DE LAS ROSCAS
Filete: Superficie prismática en forma de hélice constitutiva de la rosca o parte saliente
del surco.
Hilo : Cada vuelta completa del filete.
Flanco: Cara lateral del filete. En la representación gráfica del perfil de la rosca
aparecen como líneas.
Fondo : Unión de los flancos por la parte interior o parte baja del surco.
Cresta: Unión de los flancos por la parte exterior o parte más saliente del surco.
Vano: Espacio vacío entre dos flancos consecutivos.
Núcleo: Volumen ideal sobre el que se encuentra la rosca o cilindro imaginario sobre el
que se enrolla el filete.
Base: Línea imaginaria donde el filete se apoya en el núcleo.
PROCESOS DE MECANIZADO DE ROSCAS INTERNAS CON MACHOS
los machuelos para roscar vienen en juego de 3 elementos a saber:
- Machuelos cónico
- Machuelo semicónico
- Machuelo recto
FIG. 5
Los machuelos semi-cónicos tienen los dientes más grandes con el propósito de tallar el roscado y la forma helicoidal dentro del orificio de manera profunda y definida. Estos machuelos normalmente traen dos círculos de color a su alrededor
Los machuelos rectos tienen los dientes más definidos y parejos con el propósito de dar acabado a la forma helicoidal en conclusión la rosca. Estos no tienen círculos.
Dentro de los procesos de mecanizado de roscado con machos es necesario :
|
| FIG. 6 Juego de machuelos de 3 para la elaboración de un roscado de 3/16 X 24 |
3/16 de diámetro y 24 hilos por pulgada.
- Definir el tamaño de la broca con la que se realizara el perforado.
- Una vez realizado el perforado, taladrado u orificio, se debe montar el machuelo que tiene forma cónica, posicionándolo con la escuadra para que no se vaya a torcer el roscado. FIG.7
- Segundo se debe cambiar el machuelo cónico por el semicónico de la misma medida y se realiza el mismo procedimiento anterior
- Por ultimo , después de las dos pasadas anteriores, se bebe cambiar por el machuelo recto para darle acabado al roscado.
|
| posicionamiento del machuelo a escuadra FIG. 7 |
|
| Interno 4 vueltas adelante y 1 atrás |
Para realizar el roscado externo sobre ejes, es fundamental matar o esmerilar el extremo o borde del eje sobre el cual se va a realizar el roscado, cuyo propósito es permitir que la terraja ,dado o cojinete entre sin ningún problema y no se tuerza, por otro lado, la terraja en su grabado interno es cónico para facilitar la entrada, ajuste y además el proceso de roscado.
CÓMO DEFINIR EL DIÁMETRO DE LA BROCA PARA TRABAJAR CON MACHOS?...
Para determinar el diámetro de la broca vamos a partir de un ejemplo:
- vamos a a partir de un tornillo de 8 mm de diámetro con 1.25 de paso de rosca, que es la distancia que hay entre filete y filete.
- calcular el diámetro de la broca.
- Aplicamos la fórmula que dice que
Diámetro de la Broca = Diámetro del tornillo menos el Paso ósea:
8mm - 1.25 = 6.75
NOTA : En el machuelo deberá decir M8x1.25
Tenemos entonces que para realizar el roscado de un tornillo de diámetro 8mm. o módulo 8 con un paso de 1.25 necesitamos una broca de diámetro 6.75 mm.
Otro ejemplo con un métrico de paso fino:
Macho M6x0.50
Macho de 6 mm - 0,5 de paso = Broca de 5,5mm para roscar M6x0,5
TECNICAS DE ROSCADO
EN EL HACER.
Es importante leer y releer y registrar conceptos personales frente a la información
- Repase la información contextualizada en la clase virtual.
- Revise la información de la guía
- Resuelva el siguiente cuestionario. responda con seguridad:
1. Los machuelos y terrajas se emplean especialmente para:
a. Los machuelos para los roscados exteriores y las terrajas para los interiores.
b. Los machuelos sirven para perforar y las terrajas para rectificar el roscado.
c. Las terrajas se emplean para roscados exteriores y los machuelos para interiores.
d. Las tarrajas y machos se emplean tanto para externos como interno.
2. Explica como son los pasos para el roscado con machuelo y pega o dibuja un grafico
3. Explica como son los pasos para el roscado con terraja y pega o dibuja un grafico.
4. dibuja una rosca con todas sus partes recuerda (las indicaciones de la clase)
i(0uier!a
*a rosca derecha es aquella en la cual se rosca una tuerca girando ensentido horario, mientras que en la rosca izquierda la tuerca se enroscaen sentido antihorario.
5. Como se diferencian las roscas a izquierda de las roscas a derecha. elabore un dibujo.
6. explique como se calcula la broca para roscas internas.
7. Explique para que se emplea el aceite de corte y cuando se debe usar.
8. Explique la razón por la cuál se debe esmerilar los biseles de los ejes cuando se va a roscar.
9. Como se deben colocarlos ejes o barras para procesos de mecanizado de roscas?
10. Como se debe ajustar las terrajas en el volvedor?
11. Cuales son las medidas de seguridad para el mecanizado de roscado.
EN EL EVALUAR - El cuestionario deberá realizarlo en su cuaderno o en hojas de examen que después deberá legajar en una carpeta.
- El cuestionario deberá enviarlo a más tardar el próximo viernes 23 de octubre. si desean pueden enviarlo antes.
- El cuestionario debe ser en letra técnica si no es asi su evaluación se vera seriamente afectada.
5. Como se diferencian las roscas a izquierda de las roscas a derecha. elabore un dibujo.
6. explique como se calcula la broca para roscas internas.
7. Explique para que se emplea el aceite de corte y cuando se debe usar.
8. Explique la razón por la cuál se debe esmerilar los biseles de los ejes cuando se va a roscar.
9. Como se deben colocarlos ejes o barras para procesos de mecanizado de roscas?
10. Como se debe ajustar las terrajas en el volvedor?
11. Cuales son las medidas de seguridad para el mecanizado de roscado.
EN EL EVALUAR
- El cuestionario deberá realizarlo en su cuaderno o en hojas de examen que después deberá legajar en una carpeta.
- El cuestionario deberá enviarlo a más tardar el próximo viernes 23 de octubre. si desean pueden enviarlo antes.
- El cuestionario debe ser en letra técnica si no es asi su evaluación se vera seriamente afectada.
